スピーカーエンクロージャー製作 (ALTEC 604-8H)

/




ALTEC 604-8Hのスピーカーユニットを手に入れることができたので、エンクロージャーを製作することにした。エンクロージャーはスピーカーの箱のことだが、英語ではCabinetと言ったりもするようだ。

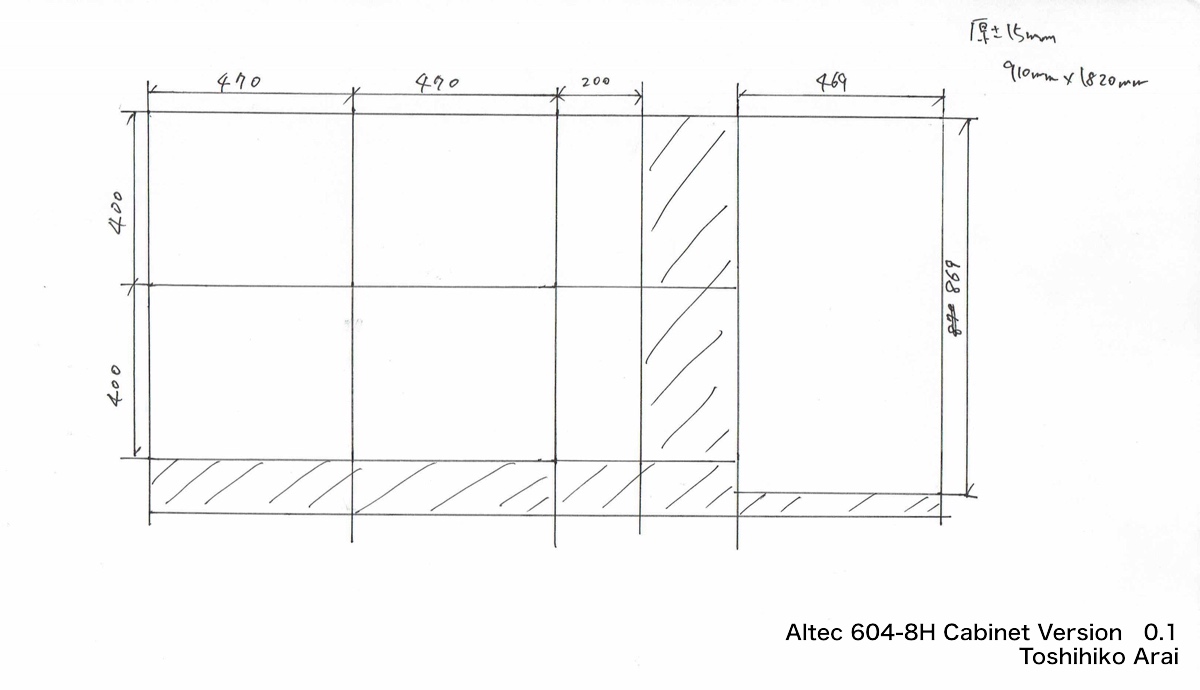

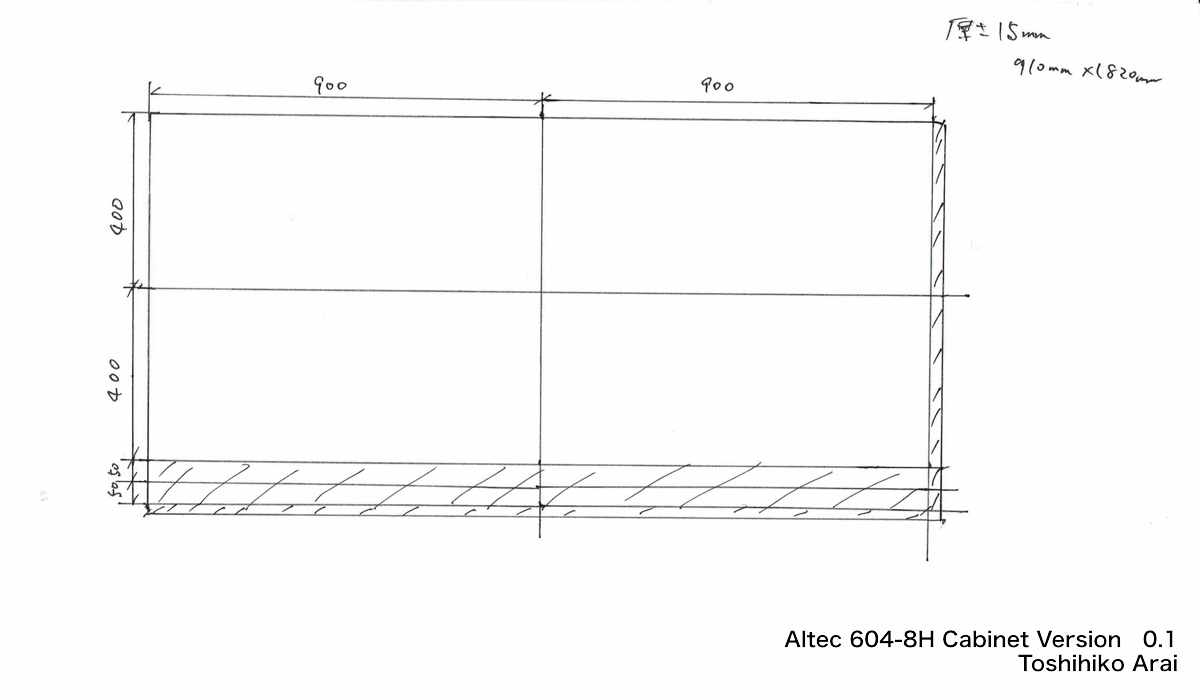

エンクロージャー設計図(2019-07-12)


ALTEC 604に関する情報を集めていると、もともとこのスピーカーを納める箱はALTEC 620ALTEC 614というのがあるようだ。620はスタジオモニター用の箱だが、614は家庭でも扱える少し小型のサイズになっており銀箱などとも呼ばれ親しまれている。

これらのキャビネットの設計を参考に独自の設計を行うことにした。
補強材など入れない状態での箱内部の体積は151リットルとなる。












エンクロージャーの組み立て(2019-07-27)


東急ハンズにて15mm厚のMDF板3枚を設計図の通り加工してもらった。東急ハンズは値段は高めだが、ホームセンターでは出せない精度で加工してくれる。くり抜きや丸穴加工も丁寧にやってくれる。

後日、届いた木材を組み立てていく。接着は木工用ボンドのみで、釘などは使用していない。100均のクランプで固定したり、自重の重みで圧着したりうまい具合に工夫して強度を出していく。




エンクロージャーの補強(2019.7.28 - 2019.8.4)


スピーカー&エンクロージャー百科の書籍を参考に補強を考えていく。



下の写真はエンクロージャーのV型補強浅だ。バッフル板と裏板を直線で補強してしまうと同相で動きやすくあまり補強にならないようなので、このように裏板の一番強度の高い部分からVの字にバッフル板を支えることで大きな補強効果を狙っている。


さらに余りの木材で補強を重ねていく。


スピーカーユニットのは大変重いのでフレーム周りの補強に苦労する。使ったボンドの量も大量だ。


スピーカー端子と吸音材はAmazonで購入できるこちらを利用した。東京防音の吸音材はグラスウールと違いチクチクせず扱いやすい。自己消火性もあり安心だ。




ネットワーク回路(2019.8.6)


604-8Hのネットワーク機械の中身を覗いてみた。トランスのようなものがはいっているがこれはコイルとして使われている。40年くらいは経っているだろうか。古い部品だがボリュームなどもガリがなくまだまだ使える。



スピーカーケーブルの制作(2019.8.6)


スピーカーケーブル製作。こちらもそれぞれアマゾンで購入したものだ。


絶縁のため熱収縮チューブを巻くが、ピンに比べケーブルの直径が小さかったのでビニールテープを巻くことで段差が急にならないようにした。ケーブルとピンの噛みしめでは、一点のネジは銅線剥き出しで締め、もう一点は被膜残したまま一部くり抜いて締めた。1.5mで寄生容量や抵抗もほぼ無いことを確認した。



塗装(2019.8.6-2019.8.7)


夏に塗装をするのは良くないようだが塗装をすることにした。経験的にMDFは水や湿気に弱いので塗装でコーティングが絶対に必要だ。今回はシーラーをローラーで二度塗りしさらに表面塗装を2度塗りした。シーラーの成分は合成樹脂(アクリル)、顔料、水でできている。顔料が白なので上塗り塗装の発色が良くなるようだ。


そして台風が来る前に塗装を完成させた。



スピーカー完成(2019.8.8-2019.8.11)


ネットワーク回路とスピーカーユニットを埋め込み完成!


オモイ。。。デカイ。。。

机の上に置くのは無理があるかもしれない。肝心の音はというと低音が弱い気がした。設置面での問題もあるだろうか。土台がテーブルの上というのも安定感に欠けるだろう。
またダクトは614や620とだいたい同じ大きさにしただけなので根拠がない。今後ちゃんとした設計調整が必要かも知れない。

インシュレーターが4点より3点の方が安定する原理のように、スピーカーを傾かせて三点で支えてみた。



セッティング、調整 (2019.9.9-2019.9.10)


スピーカー完成後、低音の量感に欠けることを気にかけていた。そしてふと気づいた。
ALTEC 604-8Hは広い部屋でも十分鳴らせるスピーカーなはずだ。だからそもそも高域が大きめに出力されるように設計されているのではないだろうか?
何故なら広い部屋で聴く場合、リスニングポイントで高域は減少傾向にあるからだ。だからその場合でもこもった音にならないように高域を少し大きく出力されるようネットワーク回路を組んである。
つまり低音が出ないのではなく、中高音域が大きすぎたのだ。私のようにスピーカーが近くにある場合は、このようにツイーターをガツンと絞るのが正解だろう。おかげで上品で聴きやすい音になった!



また、スピーカーの向きも横置きに変えてみた。机の強度を強くし、木材挟んで3点で支えた。巷で流行っている10円玉インシュレーターも挟んでみたが効果のほどはわからない。横にしたことで安定感がまし、この向きの方が低音も聴こえやすくなったことは間違いない。



参考書籍・サイト


* スピーカー&エンクロージャー百科
* ALTEC 604-8H
* 一級品のラウドスピーカー
